『インラインヒーター試作３号機(前編)』の続編です。
※※注意※※
フィルター及びヒーターの故障、最悪『火災』になる可能性があります。
もし、万が一、真似する猛者がいらっしゃったとしても、当方は一切の責任を負いません。
ご承知おきください。
それでは。。。
１号機、２号機と見事に水漏れし、撃沈してます f(^^;
その失敗を踏まえて、３号機は秘密兵器を使用！

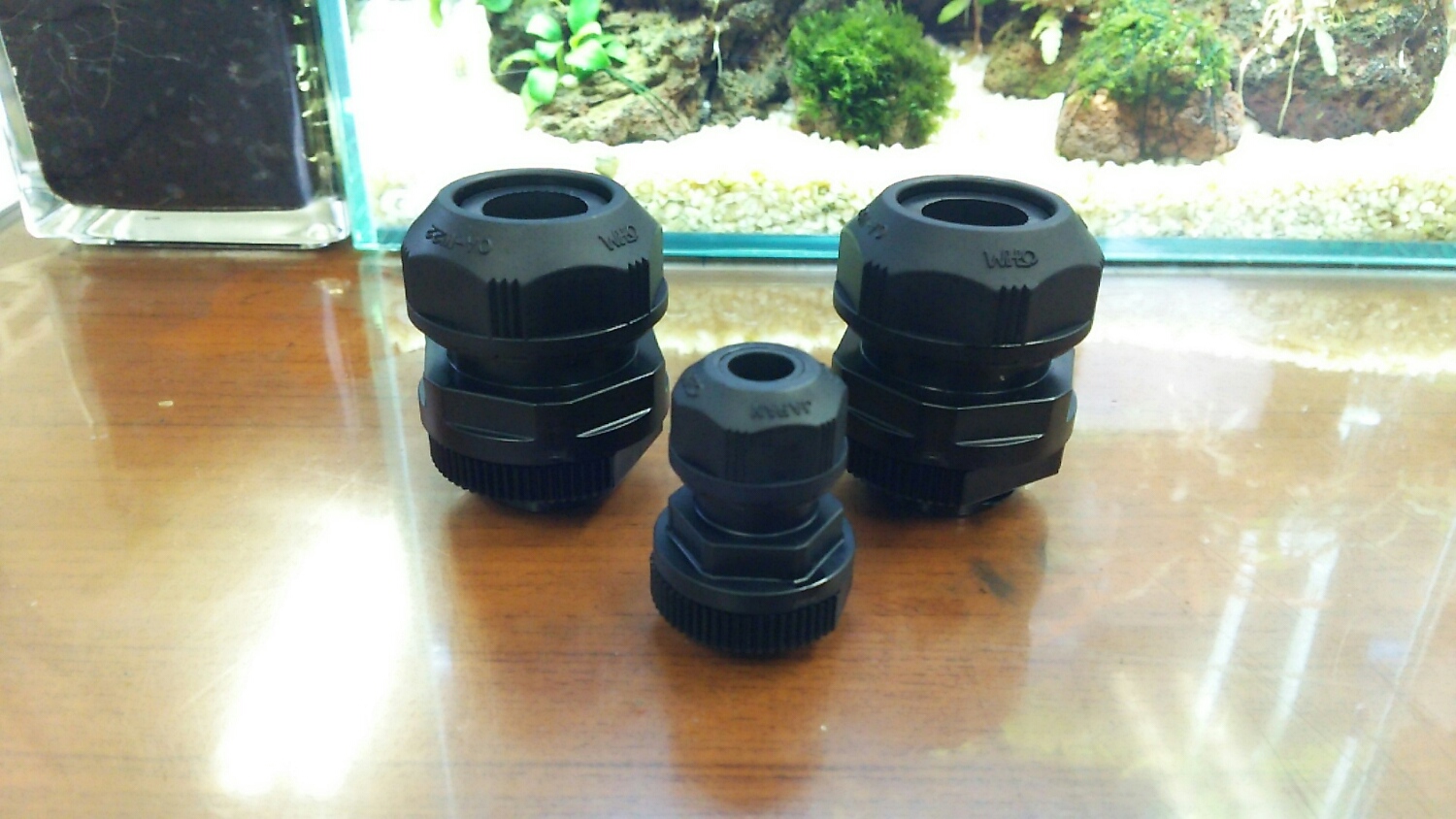

その名は『防水キャプコン』
どこが秘密兵器じゃ (っ｀Д´)っ･:∴
ヒーターの配線入れ込み部だけでなく、
オーム電機(株)製 OA-W1608 使用
ホースの給水、排水部分にも使用します。
前回はホースの接続部から盛大に水漏れしちゃってますから。。。(-_-;)

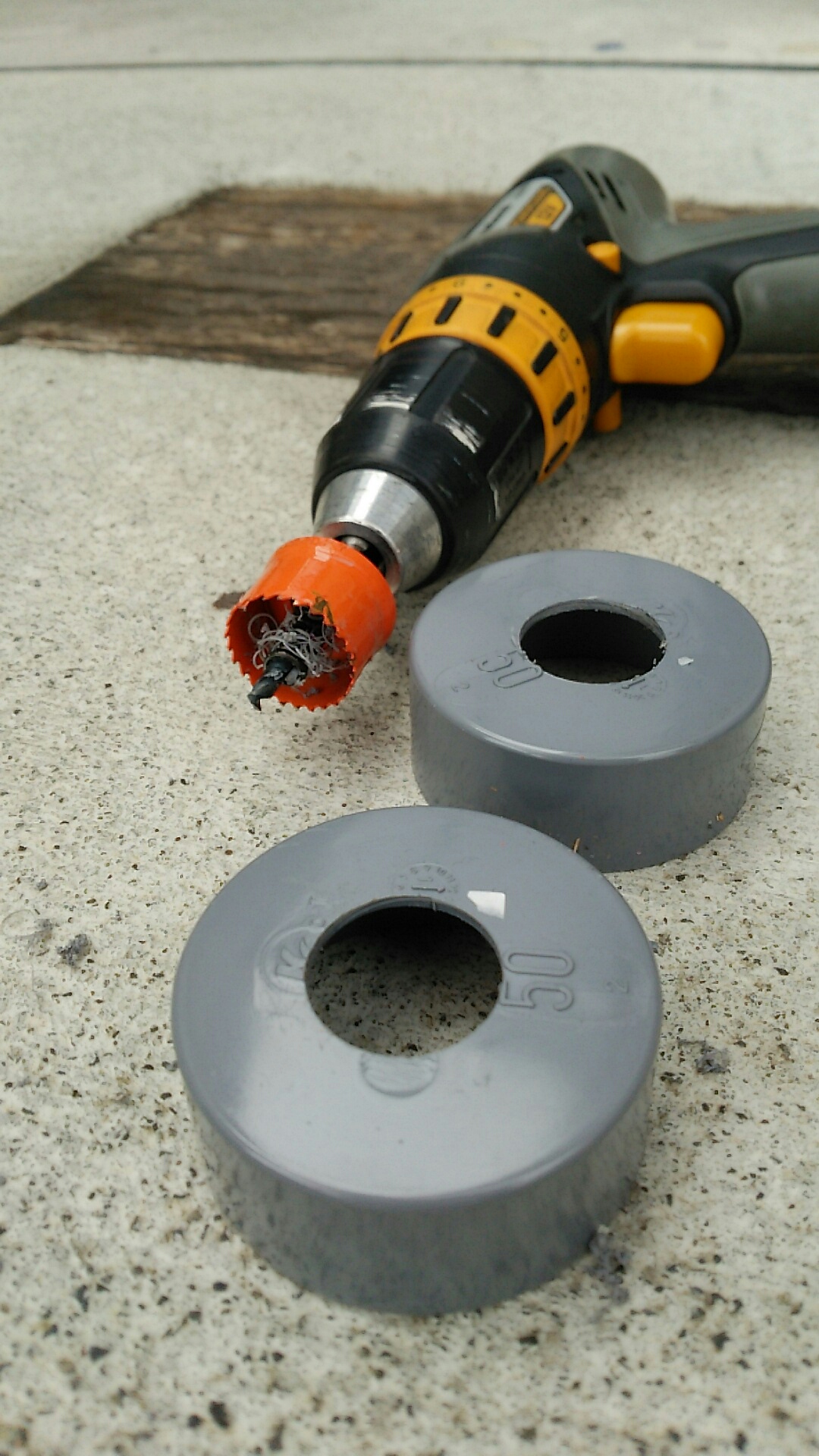

塩ビのキャップにホルソーで穴(27φ)をあけます。
ホースを差し込むジョイントをキャプコンでガッチリ固定。
オーム電機(株)製 OA-W2216 ２個使用
後は、専用の接着剤を使って組み立てていくだけ。

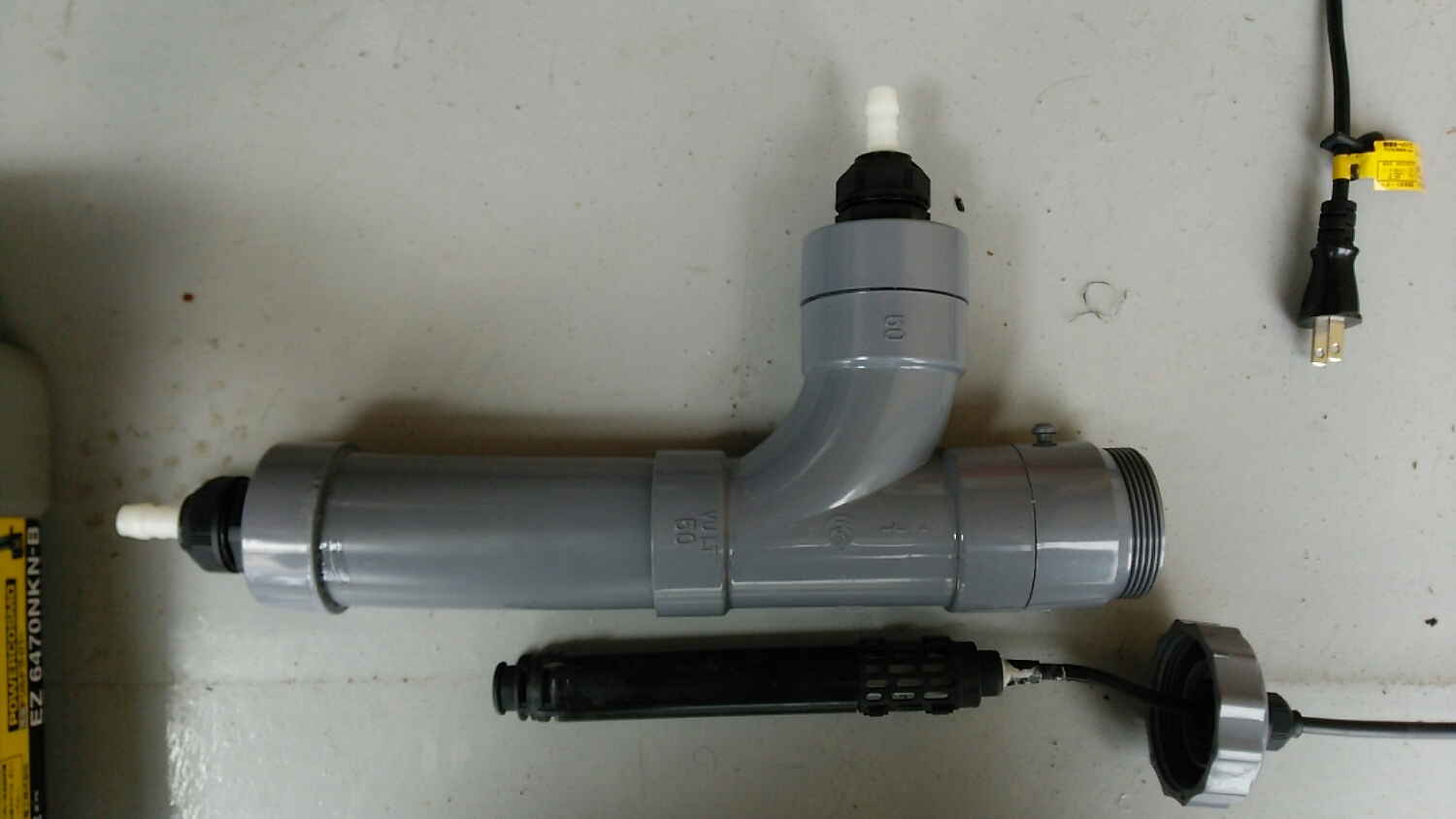

水の流れは、上から入って左から出ていく感じです。

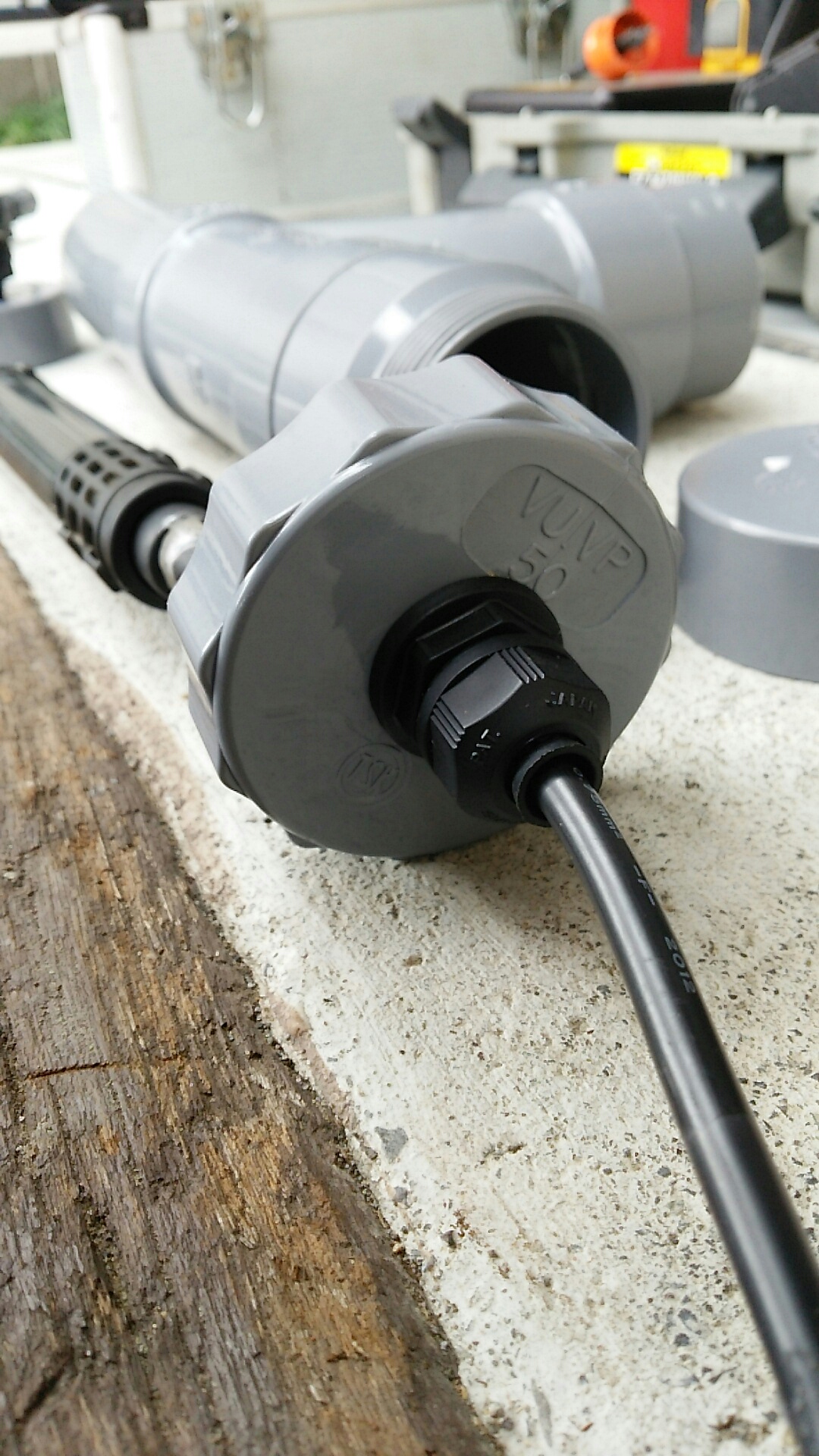

ヒーターの入れ込み部分は、開閉可能な蓋を使いました。
こうしておけば、ヒーターが逝かれたとしても、交換可能な訳です！

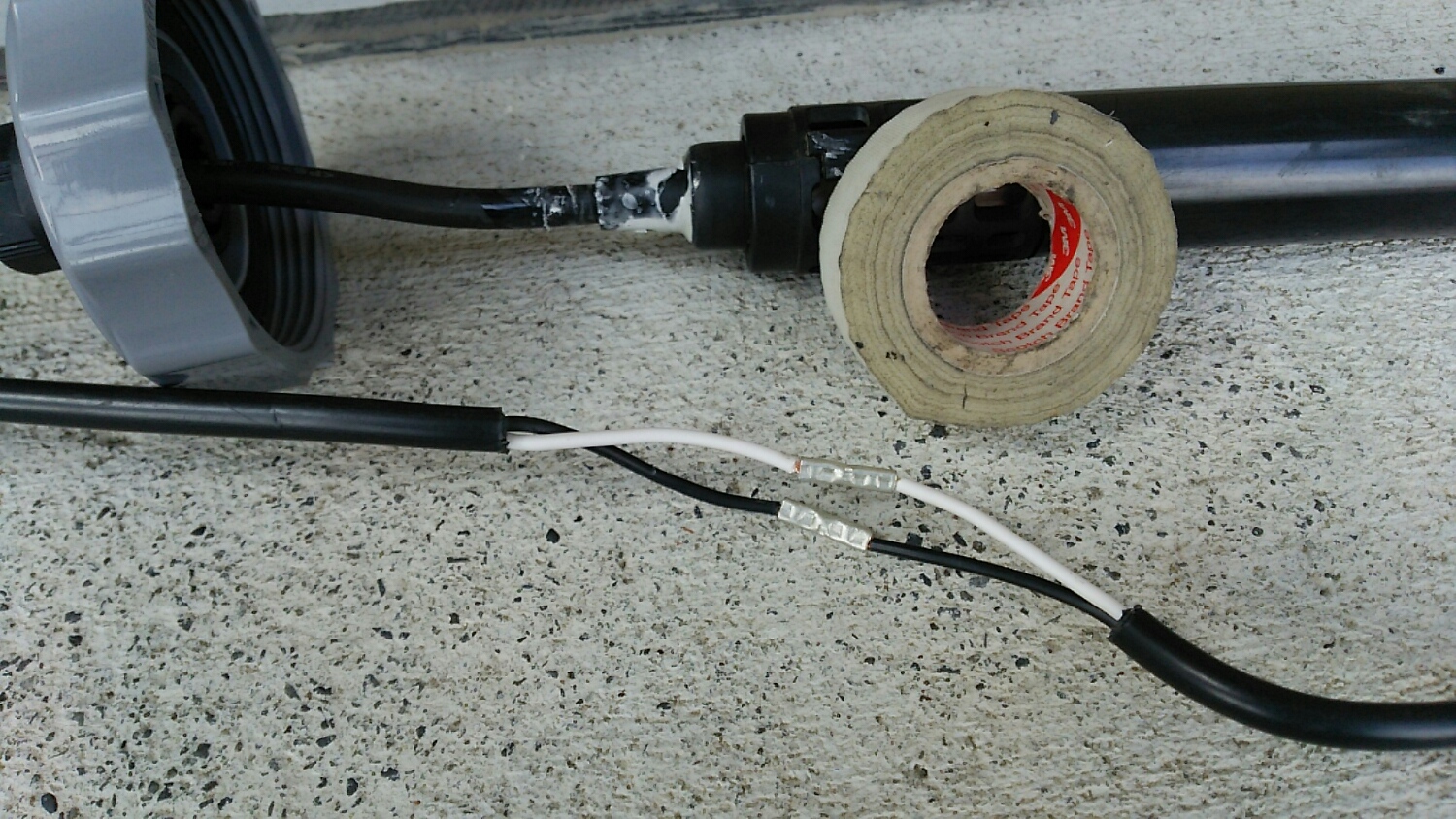

また、ヒーターの配線はキャプコンに貫通させるために、一旦ぶった切る必要があるので、再接続します。

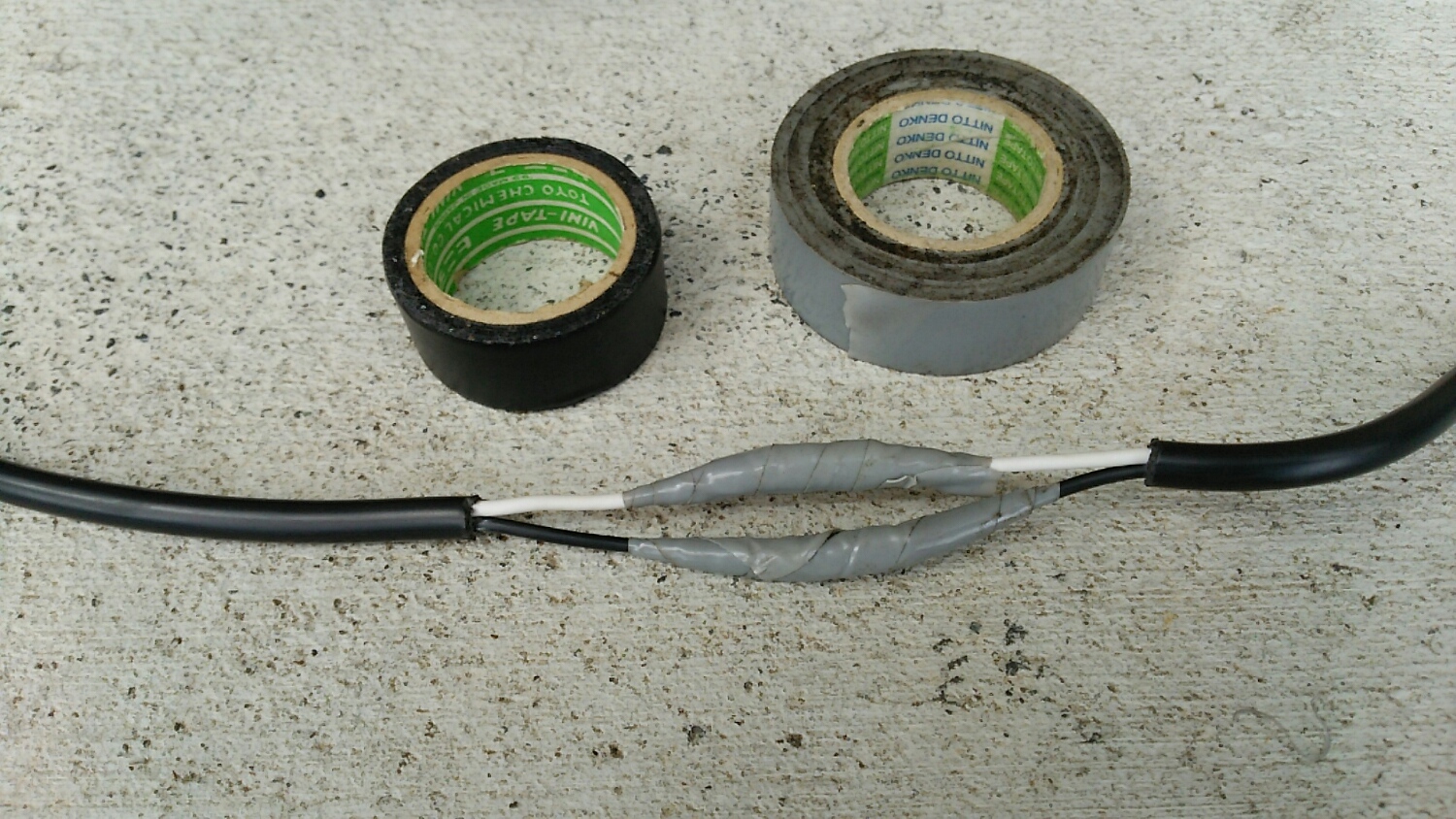

ストレート型の圧着スリーブ、耐熱テープ、ビニールテープで接続。
後は、外部フィルターの排水側に接続して、ヒーターのコンセントをサーモスタットに繋げて終了！
今のところは、水漏れなし。
今回はバッチリのようです(^^)v
・・・が。。。
翌日、水温が下がっているのを発見！！！
( ﾟдﾟ)ﾊｯ!
またやっちまったか？
ヒーター電源入れ忘れ事件が強烈にフラッシュバック・・・
すぐにヒーターの電源を確認！
あれ？ ちゃんと電源は入れてあるぞ。。。
？？？
何でだ？？？
ヒーターのコンセントを抜いて、テスターで導通を確認してみる。
何と言うことだ。。。
テスターの針が振れない ＝ ヒューズが飛んでる
確認の為に、正常なヒーターで確認。
ちゃんと針が動きます。
あれぇ。。。
せっかく仕上げたのに、ヒーターが壊れてた。。。(>_<)
まっ、こんな時の為に、ヒーターを交換できるようにしてあるのさ。。。(*￣ー￣)
そんな『オチ』、要らんって！
早速、チャムっておきました。
ブログ村のランキングに参加してます。
応援をお願いいたします。m(_ _)m
↓ポチっとな！
にほんブログ村
ありがとうございます。
